Рецепты огнезащитных красок и составов на основе вермикулита и жидкого стекла.
Основная задача огнезащиты направлена на увеличение пределов огнестойкости строительных конструкций. Для этих целей широко применяются покрытия поверхностей огнезащитными красками, пастами и штукатурными растворами.
Сравнивая различные материалы, включая вермикулит, перлит и асбест в составах огнезащитных смесей, лучшими по показателям отличается вермикулит. Так, предел огнестойкости огнезащитной силикатно-вермикулитовой краски на основе вермикулита и жидкого стекла в полтора раза лучше, чем аналогичные составы с перлитом и асбестом. Предел огнестойкости силикатно-вермикулитовой краски при толщине слоя 1 мм – 45 минут, когда другие составы силикатно-перлитовый, силикатно-асбестовый и силикатно-глиняный показали предел огнестойкости при той же толщине покрытия – 30 минут.
Приготовить такую огнезащитную краску не сложно. В жидкое стекло добавляют краситель – предпочтительно алкидные краски с титановым пигментом ( Ti ) в количестве 1-2% от объема связующего. Затем, в полученный раствор насыпают мелкодисперсный вермикулитовый порошок (до 0,6 мм) в соотношении по объему 1:1 и тщательно перемешивают. Краску наносят кистью или распылителем.
Особенно сильны огнезащитные свойства вермикулитовых композиций: их предел огнестойкости, в зависимости от вида связующего компонента, достигает 4-6 часов для огнезащитных паст при толщине покрытия до 1 см. и для огнезащитных штукатурок – до 10 часов, при толщине слоя 3-4 см.
Огнезащитные пасты и штукатурные растворы готовят на основе жидкого стекла, строительного гипса, глиноземистого цемента, портландцемента и других вяжущих материалов.
Такие краски не только огнестойки. Они позволяют получить красивое декоративное покрытие, улучшающее внешний вид строительных конструкций.
Увеличение доли вермикулитового порошка, повышает огнезащитные свойства краски, но приводит к ухудшению наносимости на деревянные, бетонные и металлические поверхности. В результате возрастает трудоемкость работ. Поэтому, лучше наносить более жидкие по консистенции краски в несколько слоев.
Вермикулитовые огнезащитные краски на жидком стекле при слое 1-2 мм. быстро схватываются и высыхают (5-10 мин.). Поэтому уже через несколько минут можно наносить следующие слои покрытия.
Огнезащитные пасты, также готовят на основе жидкого стекла и вермикулита. В качестве загустителя можно добавлять доломитовую муку или золу-унос. Они отличаются большей долей вермикулита и добавками не горючих загустителей, например – доломитовой муки, золы-уноса и др. Наносят пасту сразу в один слой, толщиной 5-8 мм. с помощью шпателя. Необходимо добиться такой консистенции огнезащитной пасты, чтобы она, после нанесения, не сползала с вертикальных и наклонных поверхностей.
Полное высыхание нанесенного слоя - одни сутки.
Применять огнезащитные покрытия на основе вермикулита и жидкого стекла можно только в помещениях с умеренной влажностью – до 85%.

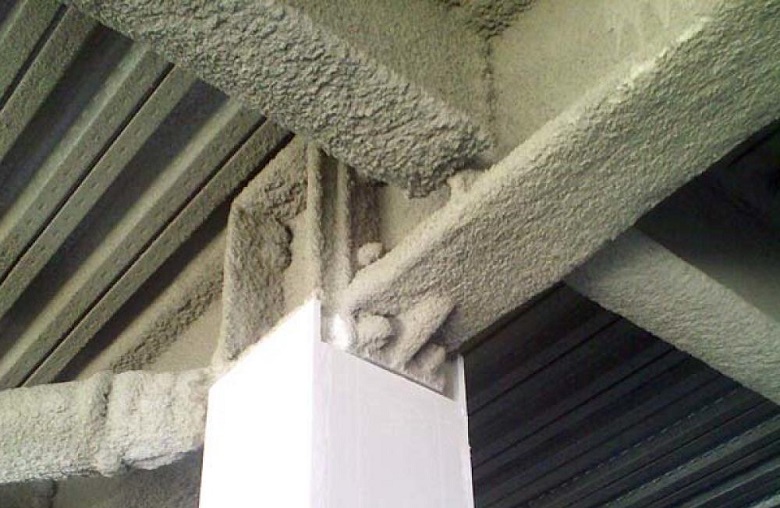

Огнезащитные штукатурные растворы
Гипсовые и цементные штукатурные растворы с добавлением вермикулита, также являются эффективными огнезащитными покрытиями.
По сравнению с обычными (песчаными) строительными растворами, растворы на основе вермикулита имеют в 2-4 раза меньший объемный вес, в 4-6 раз меньший коэффициент теплопроводности и, как следствие, в 3,5-5 раз более высокую огнестойкость.
Так цементно-вермикулитовая штукатурка с объемным весом 500 кг/м3, при толщине слоя 15 мм имеет предел огнестойкости 10 часов.
При увеличении процентного содержания вермикулита в составе штукатурной смеси улучшаются теплоизоляционные и огнезащитные свойства, но при этом теряется прочность материала.
Зависимость изменения свойств таких смесей от содержания вермикулита можно ознакомиться в таблице:
Состав (по объему) | Объемный вес, кг/м3 | Прочность на сжатие, кг/см2 | Прочность на изгиб, кг/см2 | Толщина слоя, мм | Коэффициент теплопроводности, Вт/(м·°С) |
|---|---|---|---|---|---|
Цемент- верм. (1:4) | 500 | 12,5 | 8,2 | 13,5 | 0,12 |
Цемент- верм. (1:6) | 450 | 16,8 | 11,5 | 31,2 | 0,1 |
Цемент- верм. (1:7) | 400 | 10,8 | 7,8 | 13,4 | 0,09 |
Гипс- верм. (1:3) | 350 | 2,5 | - | 20 | 0,085 |
Для приготовления указанных составов применяют портландцемент марки не ниже М-400, строительный гипс марки не ниже Г5 и вермикулит фракции 0,6-2 мм. или мелкодисперсный – до 0,6 мм.
Более эффективными огнезащитными свойствами обладают штукатурные смеси на основе вспученного вермикулита и глиноземистого цемента (М-400) с добавлением асбеста.
Такие штукатурные покрытия относятся к группе жаростойких и выдерживают температуры более 800°С.
Состав (по объему) Цемент: вермикулит: асбест распушенный | Объемный вес, кг/м3 | Толщина слоя, мм |
|---|---|---|
1 / 2 / (3-4 % от веса цемента) | 800-900 | 10-13 |
1 / 1 / (15% от веса цемента) | 1100-1200 | 12-15 |
Штукатурные растворы на цементе можно применять как внутри помещений, так и снаружи. Составы и окрасочные композиции на жидком стекле и гипсе – только для внутренних работ, в помещениях с влажностью не более 85%.
Приобрести вспученный вермикулит и жидкое стекло по самым выгодным ценам можно со склада ГК "ПРИМВЕР" по адресу:
г. Владивосток ул. Днепровская 97В.
Склад работает в с 9:00 до 17:00 обед с 13:00 до 14:00 в рабочие дни.
Для получения дополнительной информации просьба обращаться по телефону:
+7 951 000-22-78 (есть чат WhatsApp), или отправить сообщение на
E-mail: primver16@gmail.com
Для оптовых покупателей предлагается гибкая система скидок.
